在通信與電力領(lǐng)域，防腐電桿猶如一位位忠誠的 “衛(wèi)士”，默默支撐起線路的穩(wěn)定運(yùn)行，保障著信息的流暢傳遞與電力的持續(xù)供應(yīng)。從繁華都市到偏遠(yuǎn)鄉(xiāng)村，從廣袤平原到崇山峻嶺，防腐電桿的身影無處不在，見證著時代的變遷，也在不斷適應(yīng)時代發(fā)展中實(shí)現(xiàn)自我革新。

歷史溯源：從傳統(tǒng)到現(xiàn)代的演進(jìn)

早期的通信與電力線路中，木桿是較為常見的選擇。但木桿易受木腐菌侵害，在溫度、濕度、氧氣和養(yǎng)料適宜的環(huán)境下，木材細(xì)胞被酵素破壞，導(dǎo)致木桿腐朽，大大縮短了使用壽命。尤其是地表面上、下各約 30 厘米的區(qū)間，成為木桿腐蝕的高發(fā)區(qū)域。為解決這一問題，人們探索出多種木桿防腐方法。如高壓灌注法，在防腐工廠中利用機(jī)器將油質(zhì)防腐劑均勻灌注進(jìn)木桿，使其滲透較深，可將木桿壽命延長至 25 年以上；硫酸銅灌注法，適用于含水量較大且?guī)淦さ哪緱U，以 1:30 - 1:60 的硫酸銅液體灌注木桿根部，能使木桿中硫酸銅含量達(dá)到飽和度，起到防腐作用；熱冷浸注法，用克魯蘇油防腐劑浸入木桿根部，浸注長度比木桿埋深增加 30 厘米，適合濕度不大的松木電桿；還有木桿烤涂法，將木桿根部微火烘烤出約 1 厘米厚的焦炭層，再涂上克魯蘇油或?yàn)r青形成防腐層。在這些方法中，高壓灌注法效果最佳，工作人員會依據(jù)不同環(huán)境和條件，靈活選用其他方法，木桿烤涂法通常在線路維修更換少量電桿時使用。

隨著時間推移與技術(shù)進(jìn)步，水泥桿逐漸嶄露頭角。水泥桿和普通建筑物類似，具有較強(qiáng)的耐久性和抗腐蝕能力，在正常環(huán)境下基本無需額外防護(hù)，其出現(xiàn)滿足了通信建設(shè)對電桿大量需求的局面。特別是在改革開放后，通信建設(shè)爆發(fā)式增長，木材資源有限，木桿受防腐工藝限制，使用壽命短、維護(hù)成本高，水泥桿便迅速在很多地域取代了木桿。然而，在一些特殊場景，如山區(qū)或交通不便地段，水泥桿因自重較重，運(yùn)輸和搬運(yùn)成本高昂，此時重量較輕的木桿又憑借自身優(yōu)勢，重新在工程中得到應(yīng)用。近年來，為提升木桿性能，行業(yè)制定了更嚴(yán)格的標(biāo)準(zhǔn)，如 2023 年 12 月 20 日發(fā)布、2024 年 4 月 1 日實(shí)施的 YD/T 4481 - 2023《通信用防腐木電桿技術(shù)要求與測試方法》，對通信用防腐木電桿的技術(shù)要求與測試方法進(jìn)行規(guī)范，推動木桿質(zhì)量一致性和壽命大幅提升。

材質(zhì)與性能：各顯神通的 “多面手”

木電桿：自然材質(zhì)的堅(jiān)韌擔(dān)當(dāng)

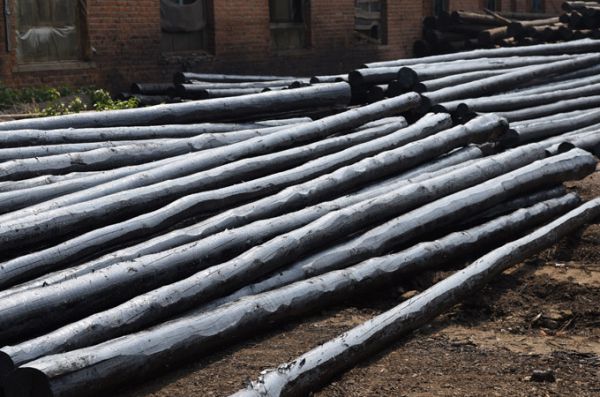

木電桿多采用樟子松、馬尾松、落葉松和杉木等樹種。經(jīng)過現(xiàn)代浸油法處理，即原木電桿經(jīng)扒皮、干燥、加壓浸油后晾曬制成，所用防腐油一般為蒽油和煤焦油的混合物，浸油深度不小于 15mm，正常情況下使用壽命不少于 25 年。若選材合適、防腐措施得當(dāng)，其壽命甚至可能超過 60 年。木電桿在抗彎曲性能上表現(xiàn)出色，以 8 米桿為例，重量僅約 80kg，遠(yuǎn)小于水泥桿的約 400kg，這使得其施工難度及施工費(fèi)用均較低，在一些地形復(fù)雜、對運(yùn)輸要求較高的區(qū)域優(yōu)勢明顯。

水泥電桿：堅(jiān)固耐用的可靠保障

水泥桿通常為環(huán)形混凝土電桿，內(nèi)部縱向受力鋼筋為預(yù)應(yīng)力鋼筋。正常環(huán)境下，經(jīng)良好養(yǎng)護(hù)和質(zhì)量控制生產(chǎn)的水泥電桿，防腐壽命可達(dá) 30 年至 50 年。但在高濕度、強(qiáng)酸堿鹽等惡劣環(huán)境中，水泥桿的鋼筋可能遭受腐蝕，影響整體結(jié)構(gòu)穩(wěn)定性，此時其防腐壽命可能縮短至 15 年至 25 年。若采取特殊防腐涂層等保護(hù)措施，壽命可延長至 30 年甚至更久。水泥桿質(zhì)量一致性高，能為通信電力線路提供穩(wěn)定可靠的支撐，適合在交通便利的施工段落廣泛應(yīng)用。

鋼桿：剛勁有力的現(xiàn)代新秀

鋼桿一般采用熱鍍鋅等常規(guī)防腐處理，在一般大氣環(huán)境中，防腐壽命約為 20 年至 30 年。若在鍍鋅后再進(jìn)行噴塑等二次防腐處理，壽命可延長至 30 年至 50 年。不過，在沿海高鹽霧、工業(yè)污染嚴(yán)重等強(qiáng)腐蝕環(huán)境中，鋼桿腐蝕速度加快，僅普通防腐措施下，壽命可能只有 10 年至 15 年，而采用高性能防腐涂層或特殊防腐技術(shù)，可將壽命提高到 20 年至 30 年。鋼桿強(qiáng)度高，能夠承受較大的外力，在一些對電桿強(qiáng)度要求苛刻的特殊場景中發(fā)揮著重要作用。
